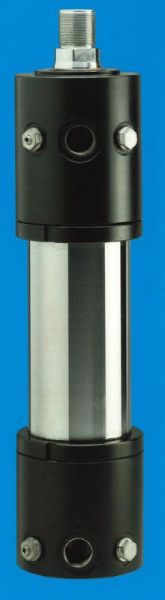

12 Kolbendurchmesser von 25 bis 250 mm und 12 Kolbenstangendurchmesser von 22 bis 140 mm nach DIN 24334 + CETOP R58H. Anschlußgewinde in Zoll, wahlweise metrisch. Zylinderrohr innen und Kolbenstange außen feinstgehont. Ra < 1 µm. Endlagendämpfung beidseitig. Kolbendurchmesser bis 50 mm nicht einstellbar. Gleichbleibend einstellbare Endlagendämpfung mittels Drosselventil ab Kolbendurchmesser 63 mm. Rückschlagventile mit Entlüftung bei allen Durchmessern vorhanden.

Zylinder auch mit beidseitiger Kolbenstange als Gleichgangzylinder in den Befestigungsarten LB und BB lieferbar, dann Bezeichnung DLB und DBB. Kolbengeschwindigkeit hängt auch von Größe des Anschlusses ab. Größere Kolbengeschwindigkeit auf Anfrage mit Angabe der Einbaulage, der bewegten Massen sowie der Beschleunigungs- und Verzögerungswerte. Bei Auswahl eines Druckzylinders muss die Knickfestigkeit der Kolbenstange überprüft werden.

Größere Hublängen auf Anfrage. Zylinder > 3000 mm, deren Einsatzdaten von den Kenngrößen abweichen, sind auf Wunsch lieferbar. Bitte um Anfrage mit genauen Angaben der Einsatzbedingungen.

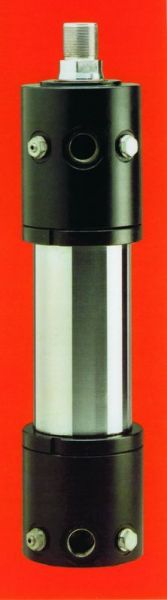

12 Kolbendurchmesser von 40 bis 250 mm und 12 Kolbenstangendurchmesser von 22 bis 140 mm nach DIN 24333. Anschlußgewinde in Zoll, wahlweise metrisch. Zylinderrohr innen und Kolbenstange außen feinstgehont. Ra < 1 µm. Endlagendämpfung beidseitig. Kolbendurchmesser 40 und 50 mm nicht einstellbar. Kolbendurchmesser 63 bis 250 mittels Drosselventil gleichbleibend einstellbar. Rückschlagventile mit Entlüftung bei allen Durchmessern vorhanden. Zylinder auch mit beidseitiger Kolbenstange als Gleichgangzylinder in den Befestigungsarten LB und BB lieferbar, dann Bezeichnung DLB und DBB. Kolbengeschwindigkeit hängt auch von Größe des Anschlusses ab.

Größere Kolbengeschwindigkeit auf Anfrage mit Angabe der Einbaulage, der bewegten Massen sowie der Beschleunigungs- und Verzögerungswerte. Bei Auswahl eines Druckzylinders muss die Knickfestigkeit der Kolbenstange überprüft werden.

Größere Hublängen auf Anfrage. Zylinder, deren Einsatzdaten von den Kenngrößen abweichen, sind auf Wunsch lieferbar. Bitte um Anfrage mit genauen Angaben der Einsatzbedingungen.
