9 Kolbendurchmesser von 40 bis 200 mm und je 2 Kolbenstangendurchmesser von 18 bis 140 mm nach DIN 24334. 14-Zyl.-Befestigungen. Anschlußgewinde in Zoll, wahlweise metrisch. Zylinderrohr innen und Kolbenstange außen feinstgehont. Ra < 1 µm.

Endlagendämpfung beidseitig. Kolbendurchmesser 40 bis 200, mittels Drosselventil gleichbleibend einstellbar. Rückschlagventile mit Entlüftung vorhanden. Zylinder auch mit beidseitiger Kolbenstange als Gleichgangzylinder in den Befestigungsarten, nur in GZ und PZ nicht lieferbar, dann Bezeichnung durch vorgesetztes D, z.B. DQZ ergänzen. Kolbengeschwindigkeit hängt auch von Größe des Anschlusses ab. Größere Kolbengeschwindigkeit auf Anfrage mit Angabe der Einbaulage, der bewegten Massen sowie der Beschleunigungs- und Verzögerungswerte. Bei Auswahl eines Druckzylinders muss die Knickfestigkeit der Kolbenstange überprüft werden.

Größere Hublängen auf Anfrage. Zylinder, deren Einsatzdaten von den Kenngrößen abweichen, sind auf Wunsch lieferbar. Bitte um Anfrage mit genauen Angaben der Einsatzbedingungen.

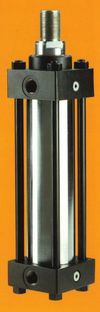

9 Kolbendurchmesser von 32 bis 200 mm und je 2 Kolbenstangendurchmesser von 18 bis 140 mm nach DIN 24334. 14-Zyl.-Befestigungen. Anschlußgewinde in Zoll, wahlweise metrisch. Zylinderrohr innen und Kolbenstange außen feinstgehont. Ra < 1 µm.

Endlagendämpfung beidseitig. Kolbendurchmesser 32 und 40 mm nicht einstellbar. Kolbendurchmesser 50 bis 200 mittels Drosselventil gleichbleibend einstellbar. Rückschlagventile mit Entlüftung vorhanden. Zylinder auch mit beidseitiger Kolbenstange als Gleichgangzylinder in den Befestigungsarten, nur in GZ und PZ nicht lieferbar, dann Bezeichnung durch vorgesetztes D, z.B. DQZ ergänzen. Kolbengeschwindigkeit hängt auch von Größe des Anschlusses ab. Größere Kolbengeschwindigkeit auf Anfrage mit Angabe der Einbaulage, der bewegten Massen sowie der Beschleunigungs- und Verzögerungswerte. Bei Auswahl eines Druckzylinders muss die Knickfestigkeit der Kolbenstange überprüft werden.

Größere Hublängen auf Anfrage. Zylinder > 3000 mm, deren Einsatzdaten von den Kenngrößen abweichen, sind auf Wunsch lieferbar. Bitte um Anfrage mit genauen Angaben der Einsatzbedingungen.
